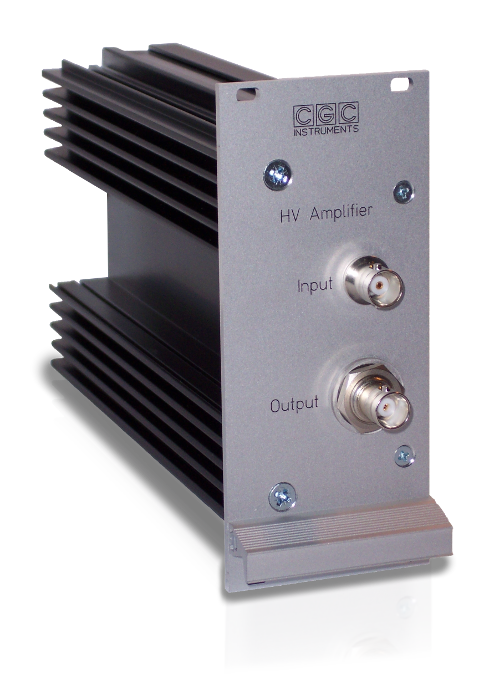

Verstärker HV-AMP200N-1

Präzisionsverstärker ±200 V

Springen zu: Technische Daten Download Weitere Informationen

Dieses Einschubmodul verfügt über einen Präzisions-Hochspannungsverstärker. Der Verstärker bildet an seinem Ausgang die 20fach verstärkte Eingangsspannung. Der Verstärker ist extrem rauscharm und gleichspannungsgenau. Er kann ohne Stabilitätsprobleme hohe kapazitive Lasten steuern.

Die Gleichspannungsgenauigkeit und das extrem niedrige Rauschen prädestinieren das Modul zur Verstärkung von Ausgangssignalen präziser D/A-Wandler. Der große Signal-Rausch-Abstand von etwa 125 dB kann dabei erst mit Wandlern, die eine Auflösung von mehr als 20 Bit besitzen, voll ausgenutzt werden.

Typische Anwendungen: Steuerung von Piezoelementen für Nanopositionierung, Steuerung elektrostatischer Linsen und Ablenksysteme

#Technische Daten

Charakteristik

  • Präziser Hochspannungsverstärker
  • Gleichspannungsgenauigkeit
  • Extrem niedriges Rauschen
  • Kurzschlussfest
  • 19"-Einschubkassette

Eingang

  • Anschluss: 50 Ω-BNC-Buchse
  • Eingangsspannung: max. ±10 V
  • Eingangsimpedanz: 1 MΩ parallel mit 40 pF

Ausgang

  • Anschluss: 50 Ω-BNC-Buchse
  • Verstärkung: –20
  • Ausgangsspannung: > ±200 V
  • Ausgangsstrom: max. ±200 mA
  • Kurzschlussfestigkeit: maximale Kurzschlussdauer 5 s
  • Bandbreite (-3 dB): DC–10 kHz, intern eingestellt
  • Leistungs-Bandbreite (Sinus-Ausgang: 400 Vpp): 650 Hz typ., 130 Hz typ. bei kapazitiver Last von 1 µF
  • Ausgangs-Offsetspannung: < 100 µV
  • Rauschen (DC–500 kHz): 30 µVeff, 250 µVpp typ., < 300 µVpp
  • Genauigkeit der Verstärkung bei niedrigen Frequenzen: < 0,2% (0,1% typ.)
  • Temperaturkoeffizient der Verstärkung bei niedrigen Frequenzen: < 50 ppm/K (25 ppm/K typ.)

Stromversorgung

  • Hochspannung: ±215 V, 200 mA max.
  • Niederspannung: ±15 V, 25 mA max.

Allgemein

  • Metallische 19"-Einschubkassette
  • Abmessungen: Breite 11 TE, Höhe 3 HE, Einschubtiefe 167 mm
  • Kühlung: passiver Kühlkörper an der Seitenwand der Kassette
  • Gewicht: 0,8 kg

#Download

Bedienungsanleitung

Beschreibung-1.20_B.pdf Beschreibung-1.20_B.pdf, 517.0 KB: Download der detaillierten Beschreibung
Ältere Versionen
Beschreibung-1.20_A.pdf Beschreibung-1.20_A.pdf, 465.0 KB
Informationen zum Öffnen der verschiedenen Dateiformate finden Sie hier.

#Weitere Informationen

Lieferumfang

  • Leistungsverstärker HV-AMP200N-1
  • Bedienungsanleitung (s.o.)

Zubehör

Netzteilmodule OF-PSU und OF-PSU-B
Präzisionsnetzteile mit offener Bauform (Open Frame)
Koaxialkabel
BNC, SHV, MHV und Kombinationen
(Nicht in der Lieferung enthalten, bitte separat bestellen)
