Universal PCB NIM-UNI-1
Universal Printed Circuit Board for NIM Cabinets
Universal printed circuit board, double-sided, plated through
Dimensions: 225.0 mm × 188.5 mm, cut-out for the NIM connector
Material: FR4, 1.5 mm
Copper cladding: 35 µm
Holes: ø 0.8 mm
Grid: 2.54 mm (100 mil, 0.1")
Dimensions: 225.0 mm × 188.5 mm, cut-out for the NIM connector
Material: FR4, 1.5 mm
Copper cladding: 35 µm
Holes: ø 0.8 mm
Grid: 2.54 mm (100 mil, 0.1")
Drawings
Detail of the Copper Cladding
component side | solder side |
---|---|

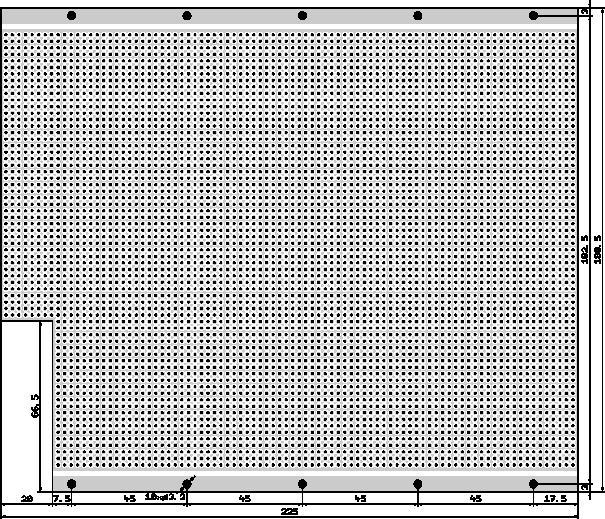

Dimensions and Fixing Holes of the Printed Circuit Board
(dimensions in mm)
Download
Beschreibung.pdf, 853.4 KB: Technical data and drawings (currently only available in German) |
